Vad är kontaktorer?

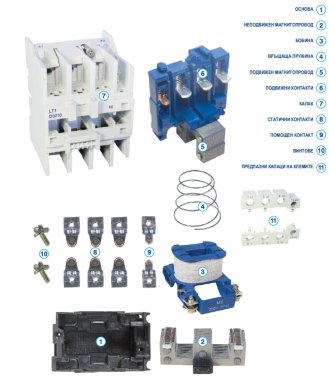

Huvudsyftet med kontaktorer är att ansluta, slå på och koppla ur strömmen i elektriska kretsar och enheter under normala förhållanden och elektriska belastningar. De vanligaste kontaktorerna är elektromagnetiska. De består av huvud- och hjälpterminaler, en spole, ett hölje, en magnetkärna och en ljusbågsläckningsanordning. Numera finns det ett brett och varierat utbud av kontaktorer tillgängliga på marknaden, var och en med sina egna egenskaper och särdrag. Se nedan för information om de viktigaste kontaktorer som finns i ElmarkStores webbutik och hur de skiljer sig åt. Dessutom hittar du användbar information om kontaktorer som produktkategori och tillbehör för att förbättra prestanda.
Operativ princip hos kontaktorer
Kontaktorer arbetar i allmänhet med den rörliga delen av magnetkärnan (även kallad ankaret). Ankaret är i viloläge tills en elektrisk ström strömmar in i elektromagnetlindningarna. Detta alstrar en elektromagnetisk kraft som verkar mot fjädrarna som håller ankaret i sitt startläge (vila). Ankaret rör sig tills det träffar ändstoppet eller polen på den stationära delen av magnetkärnan. Denna ankarrörelse driver de rörliga terminalerna i kontaktsystemet.
Kontaktorer: huvudsakliga termer
Man måste vara medveten om några grundläggande termer för att bättre förstå kontaktmekanismen och att kunna göra ett adekvat val av produkter i den här kategorin. Kontaktorsystemet består av rörliga och stationära terminaler. Skillnaden är att de rörliga terminalerna är anslutna till ankaret som rör dem. Individuella kontakter i kontaktorn kan normalt vara öppna eller normalt stängda. Denna klassificering är baserad på deras ursprungliga tillstånd (dvs deras tillstånd när det inte finns någon ström i kontaktorns spole).
Egenskaper och parametrar hos kontaktorer
Mer användbar information om de viktigaste egenskaperna och parametrarna hos kontraktorer beskrivs nedan:
- märkström uppmätt i ampere (A)
- nominell spänning av spolen upp till 50 / 60Hz (V АС)
- mekanisk och elektrisk slitstyrka (eller driftstiden för kontaktorns mekanism, mätt i antal växlingscykler).
- matningsspänning och strömförbrukning från drivlängden hos drivelektromagneten.
- driftläge (huvudsakligen med hänsyn tagen till frekvens och längd på tiden).
Kontaktorer på massmarknaden är tripolära. Vissa tillverkare har dock även unipolära, bipolära och kvadripolära kontaktorer i sina produktsortiment. När det gäller märkström, som i praktiken är ett av huvudkriterierna för val av kontaktor, observeras vissa värden av nästan alla tillverkare. I allmänhet har de vanligaste kontaktorerna på marknaden en märkström på 6 A till 630 A och spolspänningar från 12 V till 400 V. Kontaktorer med en större eller mindre märkt ström kan endast beställas.
СKontaktorsortiment i ElmarkStores webbutik

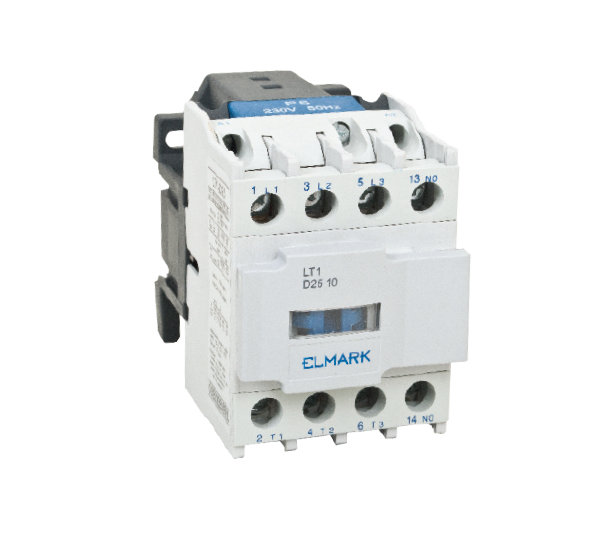

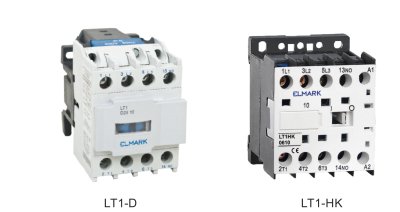

LT1 - D och LT1 - HK-kontaktorer: Dessa AC-kontaktor är utformade för att styra kretsar som används i AC3-klassen och med en märkström på upp till 95 A. Huvudfunktionerna hos LT1-D och LT1-HK-kontaktorer är att de stänger av och sätter på elkretsar vid belastning, för att ställa in styrsystem, som ska användas som driftskomponent vid styrning av elektriska brytare och för att ge ett säkert skydd för de rörliga delarna. LT1-D och LT1-HK kontaktorer är anslutna till flexibla ledare med eller utan kabeländar och till styva ledare. Vad är kontaktorer själva tillverkade av? Spolen är tillverkad av ren QA-1-kvalitet koppar, den magnetiska kärnan är av 360 legerat stål och den rörliga delen är tillverkad av bakelit. Observera också att kontaktorer är resistenta mot ultraviolett strålning och extremt låga och höga temperaturer och inte är brännbara.
LT1-F-kontaktorer: Denna serie av AC-kontaktorer är lämplig för användning med en strömförsörjning mellan 115A till 800A. Som vanligt innefattar deras funktioner att styra växelströmskretsar och konsumenter i normalt driftläge och i förorenad miljö och implementera konsumentsystem i driftsförhållanden som innebär att man ofta slår på och stänger av elektriska kretsar vid belastning. De kan anslutas till flexibla ledare med eller utan kabelsko eller till styva ledare. LT1-F serie kontaktorer är gjorda av material som inte deformeras under inflytande av ultraviolett strålning eller olika temperaturområden.

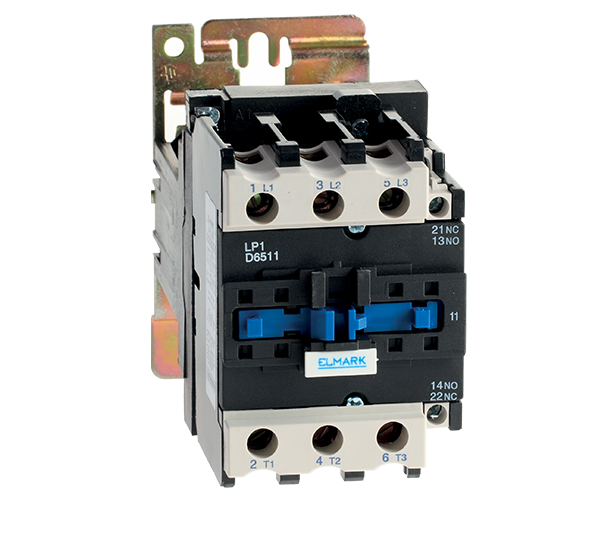

LP1-D kontaktorer styr AC-konsumenter med en likströmsspole. Deras strömterminaler är konstruerade för styrning av växelströmskretsar i miljöer med stor förorening med ström som ofta slås på och av. Huvudfunktionerna hos LP1-D-seriens kontaktorer innebär att växelströmskonsumenterna slås på och av i likströmskontrollsystem, system för styrning av strömförbrukning, tillförlitlig separering av enskilda strömuttag, etc. Liksom alla olika kontaktorer som listas ovan görs LP1-D också av slitstarka material som inte deformeras under påverkan av de vanligaste yttre faktorerna. De är tillgängliga med nominella strömvärden från 9A till 225A.
CJ19-43 kontaktorer är speciellt konstruerade för kommutation av trefas-kondensatorer som används för strömkorrigering. Dessa kontaktorer är ett lämpligt val för kondensatorer på upp till 50 kVAR. Huvudfunktionerna är följande: koppling av kondensatorbankerna till och från för reaktiv effektkompensation; inrätta kompensationssystem för den reaktiva energikomponenten sänkning av toppövergångsström när du kopplar kondensatorn till och från Tillförlitligt avkoppling av kraftuttag och förhindrar manuell drift. De kan anslutas till både flexibla ledare med eller utan kabeländar och till styva ledare. Finns med nominella strömvärden från 32A till 170A.
LT4-DXX kontaktorer är lämpliga för att starta och revertera trefas ekorrbur- och slipringmotorer. Kontaktorer inom detta område är klassade upp till 95 A. Huvudfunktionerna och egenskaperna är följande: Växla elektriska motorer i en rotationsriktning och därefter vända rotationsriktningen med ett yttre kommando; upprättande av styrsystem; Tillförlitligt koppla på eller koppla från kraftuttag och säkerställa ett mekaniskt låsningssystem för att förhindra att två kontaktorer i gruppen slås på samtidigt. LT4-DXX serie kontaktorer kan anslutas till flexibla och styva ledare. De är tillverkade av tillförlitliga material som säkerställer att de hålls i gott skick under lång tid.
K-seriemodulkontaktorer är konstruerade för att byta enfasiga och trefasiga elmotorer med låg effekt. Dessa kontaktorer arbetar i fullständig tystnad och är monterade på DIN-skenor. De har vanligtvis aktuella strömvärden från 20A till 100A. Deras funktioner är att byta och stänga av konsumenter, ställa in styrsystem och koppla på eller koppla från strömkontakterna på ett tillförlitligt sätt. Omkoppling sker med flexibla ledare med eller utan kabeländar och med styva ledare. Dessa produkter deformeras inte under påverkan av ultraviolett strålning eller stora temperaturområden och är gjorda av icke brännbara material.
Ytterligare utrustning och tillbehör för kontaktorer
Extrautrustning och tillbehör finns tillgängliga för att öka kontaktornas prestanda och förbättra deras egenskaper och funktioner. Följande utrustning och tillbehör finns på ELMARKs webbutik:
- kontaktorer: tidsfördröjningskontaktblock: För det första används tidsfördröjningskontaktblock för att ställa in intervall på 0,1 till 180 sekunder i olika styrkretsar. De kombineras vanligen med LT1-Dxx-seriekontaktorer för att skapa star-delta-typstartare för styrning av elmotorer.

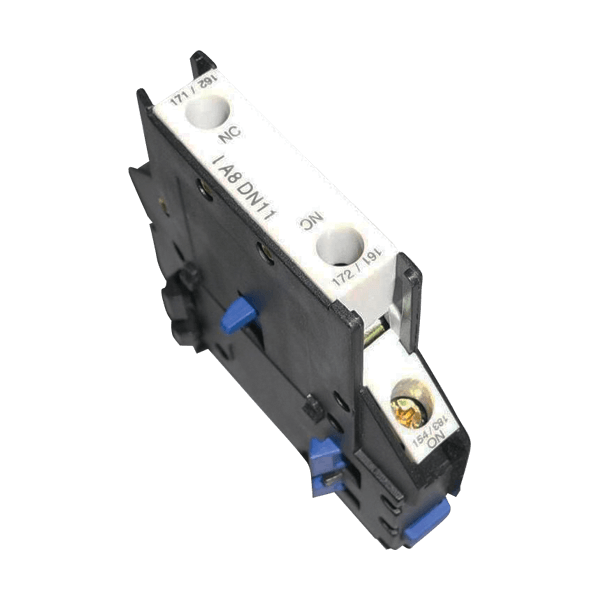

- kontaktorer: hjälpkontakter används när fler terminaler krävs. Deras huvudsakliga funktion är att öka antalet operativa kontaktorer till 4 olika kombinationer. De kan anslutas både till flexibla ledare med eller utan kabelsko eller till styva ledare. Hjälpkontakter installeras framifrån. För att göra det, behöver du höja det rörliga höljet på kontaktorn. Hjälpkontakter finns även i LT03-DN11-serien. Dessa är installerade på ett något annorlunda sätt, på sidan av kontaktorn. Beroende på din preferens i detta avseende kan du välja lämpliga föremål i kategorin "Extrakontakter".
- kontaktorer: Reläer med termisk överbelastning i LT 2-K / Exx-serien är tripolära reläer som används för att skydda asynkronmotorer mot överbelastning eller överhettning. De är monterade på LT 1K / Dxx serie kontaktorer. Huvudfunktionerna hos termiska överbelastningsreläer innefattar att stänga av AC-konsumenter vid överbelastning, konfigurera styrsystem och fungera som en skyddad driftkomponent i asynkronmotorens kontrollpaneler.
ELMARKs webbutik har olika kontaktorer tillsammans med accessoarer och tillbehör som uppfyller alla dina krav.
Vad är kontaktorer
Operativ princip hos kontaktorer
Kontaktorer: huvudsakliga termer
Egenskaper och parametrar hos kontaktorer
Kontaktorsortiment i ElmarkStores webbutik
Ytterligare utrustning och tillbehör för kontaktorer
-
Ny produkt
Till produkten
CONTACTOR 4P LT1- D0910 9A 110V 1NO 234097
- Varumärke
Märkström 9 A Spolspänning 110V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D0910 9A 12V 1NO 234093
- Varumärke
Märkström 9 A Spolspänning 12V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D0910 9A 230V 1NO 234091
- Varumärke
Märkström 9 A Spolspänning 230V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D0910 9A 24V 1NO 234094
- Varumärke
Märkström 9 A Spolspänning 24V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D0910 9A 36V 1NO 234095
- Varumärke
Märkström 9 A Spolspänning 36V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D0910 9A 400V 1NO 234092
- Varumärke
Märkström 9 A Spolspänning 400V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D0910 9A 48V 1NO 234096
- Varumärke
Märkström 9 A Spolspänning 48V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
CONTACTOR 4P LT1- D1210 12A 110V 1NO 234127
- Varumärke
Märkström 12 A Spolspänning 110V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D1210 12A 12V 1NO 234123
- Varumärke
Märkström 12 A Spolspänning 12V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D1210 12A 230V 1NO 234121
- Varumärke
Märkström 12 A Spolspänning 230V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D1210 12A 24V 1NO 234124
- Varumärke
Märkström 12 A Spolspänning 24V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D1210 12A 36V 1NO 234125
- Varumärke
Märkström 12 A Spolspänning 36V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D1210 12A 400V 1NO 234122
- Varumärke
Märkström 12 A Spolspänning 400V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D1210 12A 48V 1NO 234126
- Varumärke
Märkström 12 A Spolspänning 48V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
CONTACTOR 4P LT1- D2510 25A 110V 1NO 234257
- Varumärke
Märkström 25 A Spolspänning 110V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D2510 25A 12V 1NO 234253
- Varumärke
Märkström 25 A Spolspänning 12V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D2510 25A 230V 1NO 234251
- Varumärke
Märkström 25 A Spolspänning 230V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D2510 25A 24V 1NO 234254
- Varumärke
Märkström 25 A Spolspänning 24V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D2510 25A 36V 1NO 234255
- Varumärke
Märkström 25 A Spolspänning 36V Spoltyp AC Antal / typ av kontakter 1NO Garanti -
Ny produkt
Till produkten
KONTAKTOR 4P LT1- D2510 25A 400V 1NO 234252
- Varumärke
Märkström 25 A Spolspänning 400V Spoltyp AC Antal / typ av kontakter 1NO Garanti
